भंवर प्रवाहमापी की स्थापना

एक भंवर प्रवाहमापी को कर्मन भंवर सड़क सिद्धांत के आधार पर डिजाइन और निर्मित किया गया है, जिसका उपयोग मुख्य रूप से गैसों, तरल पदार्थ और भाप जैसे विभिन्न स्वच्छ तरल पदार्थों के प्रवाह को मापने के लिए किया जाता है। भंवर प्रवाहमापी में कम दबाव हानि, एक विस्तृत माप सीमा और उच्च सटीकता होती है। तरल पदार्थों की वॉल्यूमेट्रिक प्रवाह दर को मापते समय, वे द्रव घनत्व, दबाव, तापमान और चिपचिपाहट जैसे मापदंडों में परिवर्तन से लगभग अप्रभावित रहते हैं। बिना हिलने वाले यांत्रिक भागों के, वे उच्च विश्वसनीयता प्रदान करते हैं और कम रखरखाव की आवश्यकता होती है। आजकल, विभिन्न निर्माताओं के भंवर प्रवाहमापी तापमान मुआवजे को एकीकृत कर सकते हैं, जिससे गैस/भाप माप के लिए प्रत्यक्ष तापमान मुआवजा सक्षम हो सकता है। भंवर प्रवाहमापी सार्वभौमिक प्रवाह माप उपकरणों में से एक बन गए हैं और प्रक्रिया उद्योगों में व्यापक रूप से उपयोग किए जाते हैं।

भंवर प्रवाहमापी आमतौर पर गैस/भाप माप के लिए 1% और तरल माप के लिए 0.75% की सटीकता प्राप्त करते हैं। हालाँकि, यदि अनुचित तरीके से स्थापित किया गया है, तो माप सटीकता से काफी समझौता किया जा सकता है।

आइए भंवर प्रवाहमापी की स्थापना पर चर्चा करें：

1. स्थापना स्थान यांत्रिक कंपन और प्रभाव के अधीन पाइपों से दूर होना चाहिए।

2.फ्लोमीटर को ऐसे स्थान पर स्थापित किया जाना चाहिए जो यह सुनिश्चित करता हो कि सामान्य माप प्राप्त करने के लिए पाइप पूरी तरह से भरा हुआ है।

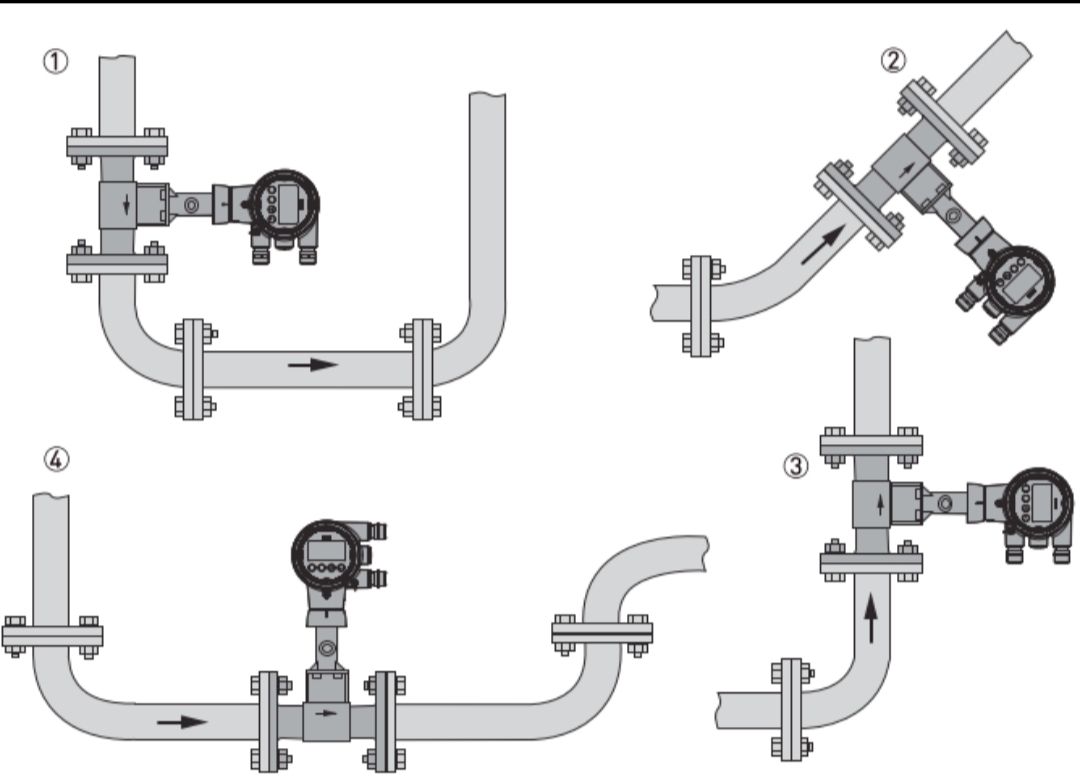

तरल अनुप्रयोगों के लिए, प्रवाहमापी को उच्च बिंदुओं पर स्थापित नहीं किया जाना चाहिए। निम्नलिखित स्थापना स्थितियों की अनुशंसा की जाती है:

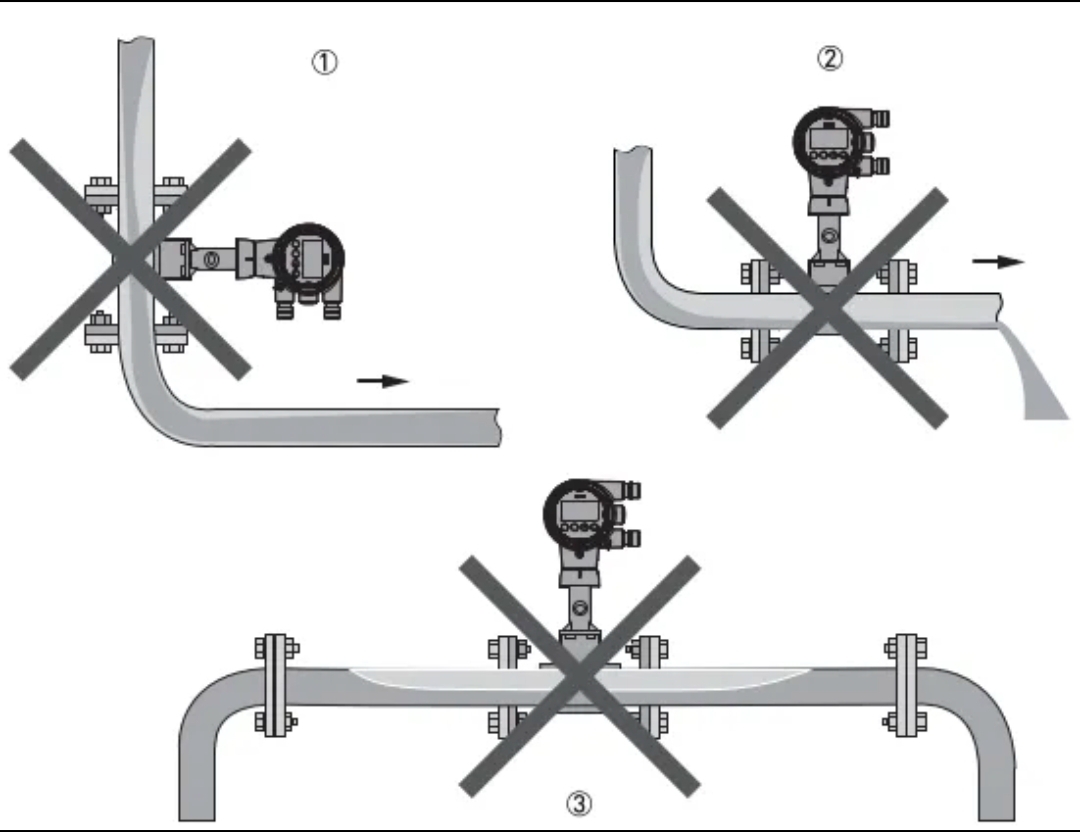

तरल अनुप्रयोगों के लिए निम्नलिखित स्थापना स्थितियों की अनुशंसा नहीं की जाती है:

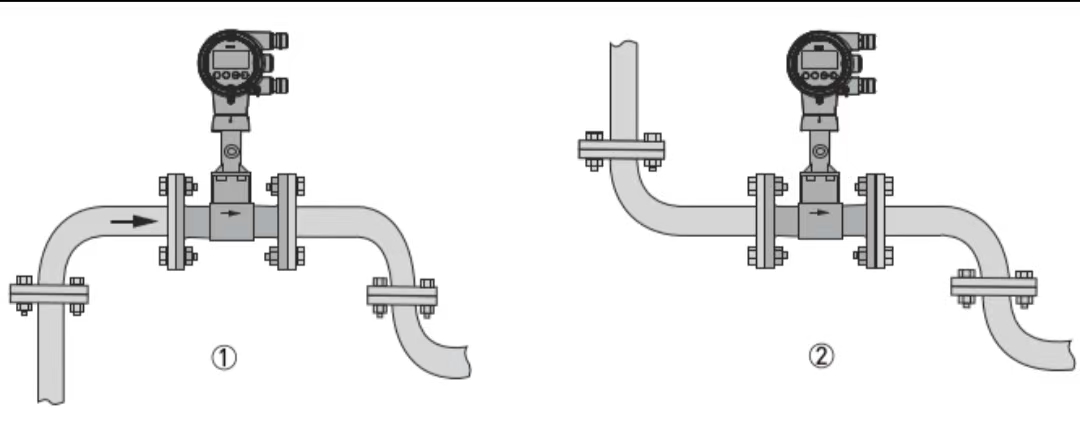

गैस/भाप अनुप्रयोगों के लिए, पाइपलाइन हमेशा गैस से भरी रहती है। इसलिए, प्रवाहमापी को ऊर्ध्वाधर ऊपर की ओर प्रवाह, ऊर्ध्वाधर नीचे की ओर प्रवाह, या क्षैतिज अभिविन्यास में स्थापित किया जा सकता है। हालाँकि, इसे निचले बिंदुओं पर स्थापित नहीं किया जाना चाहिए। अनुशंसित स्थापना पद हैं:

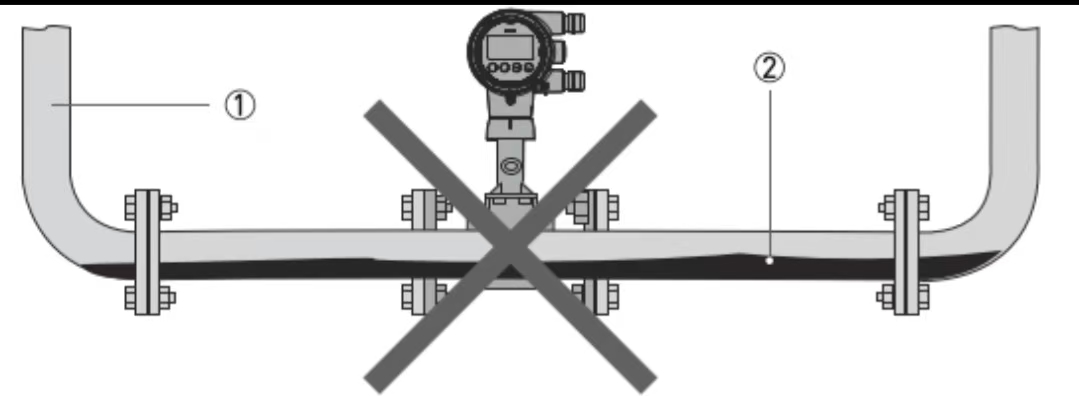

गैस/भाप अनुप्रयोगों के लिए, निम्न बिंदुओं पर तरल जमा हो सकता है और इसे स्थापना के लिए नहीं चुना जाना चाहिए:

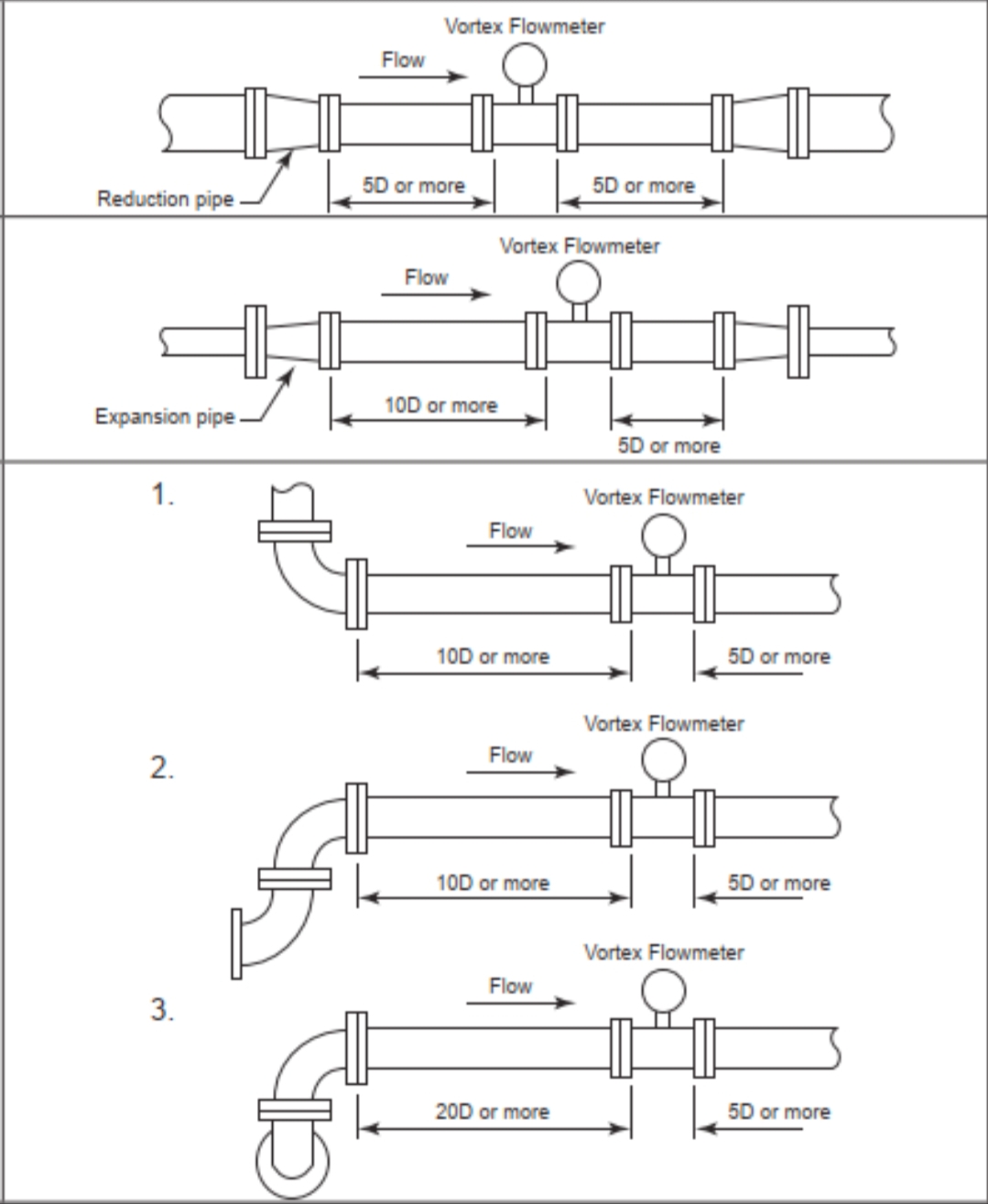

3. सीधे पाइप अनुभाग अपस्ट्रीम और डाउनस्ट्रीम (यदि तापमान और दबाव उपकरणों की आवश्यकता होती है, तो उन्हें फ्लोमीटर के डाउनस्ट्रीम में स्थापित किया जाना चाहिए। डाउनस्ट्रीम उपकरण भी सीधे पाइप अनुभाग के बाहर स्थित होने चाहिए। कई उपकरणों के लिए अनुशंसित व्यवस्था क्रम है: फ्लोमीटर, दबाव ट्रांसमीटर, तापमान ट्रांसमीटर)। आम तौर पर, निर्माता के उत्पाद नमूने (या उपकरण मैनुअल के अनुसार 15डी अपस्ट्रीम और 5डी डाउनस्ट्रीम की सामान्य दिशानिर्देश) में निर्दिष्ट सीधी पाइप लंबाई आवश्यकताओं को देखें। पाइपिंग इंजीनियरिंग टीम को भंवर प्रवाहमापी के लिए अपस्ट्रीम और डाउनस्ट्रीम सीधी पाइप आवश्यकताओं के बारे में पहले से सूचित करें। एक बार उपकरण निर्माता का चयन हो जाने के बाद, निर्माता के विनिर्देशों के अनुसार स्थापना आवश्यकताओं की पुन: पुष्टि की जानी चाहिए।

4. उच्च तापमान वाले मीडिया को मापते समय, निर्माता आमतौर पर स्प्लिट-टाइप भंवर प्रवाहमापी की आपूर्ति करते हैं। एकीकृत भंवर प्रवाहमापी के लिए, ट्रांसमीटर का अभिविन्यास माध्यम के तापमान के आधार पर निर्धारित किया जाना चाहिए। उदाहरण के लिए, उच्च तापमान वाली भाप को मापते समय, ट्रांसमीटर को बग़ल में या नीचे की ओर उन्मुख किया जाना चाहिए (कुछ निर्माता नीचे की ओर स्थापना की अनुशंसा नहीं करते हैं, क्योंकि तरल ट्रांसमीटर हेड में प्रवेश कर सकता है)।
