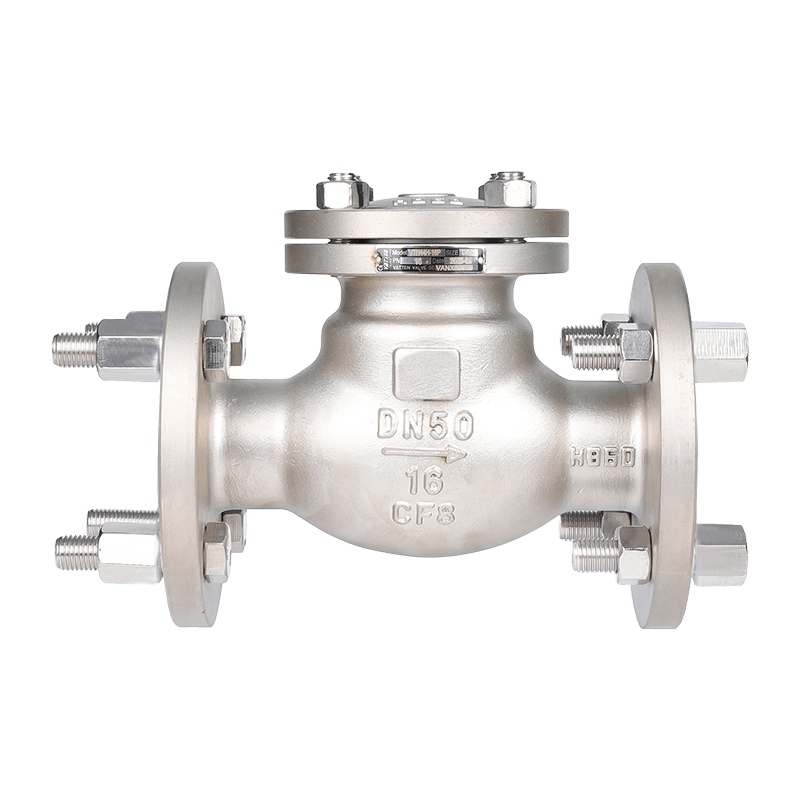

स्विंग चेक वाल्व: पाइपलाइनों में यूनिडायरेक्शनल प्रवाह के लिए मुख्य तकनीक

द स्विंग चेक वाल्व मौलिक रूप से महत्वपूर्ण है स्वचालित वाल्व . इसका प्राथमिक कार्य यह सुनिश्चित करना है कि पाइपलाइन प्रणाली में द्रव मीडिया केवल एक पूर्व निर्धारित दिशा में स्वचालित रूप से और प्रभावी ढंग से प्रवाहित हो किसी भी प्रकार के बैकफ्लो या रिवर्स फ्लो को रोकना . यह वाल्व पूरी तरह से द्रव के अंतर्निहित दबाव का उपयोग करके संचालित होता है, इसके लिए किसी बाहरी शक्ति या मैन्युअल हस्तक्षेप की आवश्यकता नहीं होती है, इसलिए इसे "वन-वे वाल्व" के रूप में नामित किया गया है।

I. सटीक संचालन सिद्धांत और तंत्र

द operational mechanism of the Swing Check Valve is based on the principles of fluid thrust and gravity.

1. ओपन स्टेट (फॉरवर्ड फ्लो): जब माध्यम सामान्य दिशा में बहता है, तो गतिज ऊर्जा और दबाव डिस्क पर अभिनय करते हुए एक थ्रस्ट बनाएं। एक बार जब यह जोर डिस्क के वजन और काज के घर्षण पर काबू पा लेता है, तो डिस्क चारों ओर खुल जाती है काज पिन प्रवाह की दिशा में. इसकी पूरी तरह से खुली अवस्था में, प्रवाह पथ लगभग सीधा होता है, जो द्रव को बेहद कम प्रतिरोध प्रदान करता है।

2. बंद अवस्था (विपरीत प्रवाह प्रवृत्ति): जब पंप बंद हो जाता है, प्रवाह वेग कम हो जाता है, या रिवर्स प्रवाह का प्रयास होता है, तो डिस्क आगे की ओर जोर खो देती है। फिर डिस्क तेजी से और स्वचालित रूप से वापस स्विंग हो जाती है सीट इसकी संयुक्त शक्ति के कारण गुरुत्वाकर्षण और माध्यम का उल्टा दबाव . रिवर्स दबाव जितना अधिक होगा, डिस्क सीट के खिलाफ उतनी ही मजबूती से दबेगी, जिससे सीलिंग प्रदर्शन अधिक विश्वसनीय होगा।

सटीक विनिर्माण की जर्मन परंपरा में निहित, वेटन वाल्व समूह अंतर्राष्ट्रीय गुणवत्ता मानकों का सख्ती से पालन करते हुए स्वचालित नियंत्रण वाल्वों पर अपना ध्यान केंद्रित रखता है। परिशुद्धता के प्रति यह प्रतिबद्धता हमारे चेक वाल्वों में हिंज पिन और सीट जैसे महत्वपूर्ण घटकों के डिजाइन और निर्माण का अभिन्न अंग है, जो दीर्घायु और विश्वसनीय संचालन सुनिश्चित करती है।

द्वितीय. मुख्य संरचना और घटक विश्लेषण

जबकि स्विंग चेक वाल्व की संरचना सीधी दिखाई देती है, इसकी विश्वसनीयता कई प्रमुख घटकों के सिंक्रनाइज़ संचालन पर निर्भर करती है:

• शरीर: यह शेल और ढांचे के रूप में कार्य करता है, पाइपलाइन के दबाव को झेलता है और सिस्टम से जुड़ता है। द्रव प्रतिरोध को कम करने के लिए शरीर में स्ट्रेट-थ्रू फ्लो डिज़ाइन की सुविधा है।
• डिस्क: द core component that executes the opening and closing function. It’s connected by a काज भुजा वाल्व के लिए काज पिन , इसे स्विंग करने की इजाजत देता है। डिस्क सामग्री संप्रेषित माध्यम के अनुकूल होनी चाहिए।
• सीट: द sealing surface inside the body that contacts the disc. The seat is often inlaid with wear-resistant or resilient materials to ensure a long-term, reliable seal.
• काज पिन: द pivot point for the disc’s movement. The pin’s strength and precise positioning are critical for valve performance and durability.
• बोनट: यह आंतरिक स्थान को सील कर देता है, आंतरिक घटकों के रखरखाव या निरीक्षण के लिए एक एक्सेस पोर्ट प्रदान करता है।

वेटन वाल्व समूह, a globally renowned industrial automation valve enterprise originating from Saarland, Germany, स्वचालित नियंत्रण बॉल वाल्व, बटरफ्लाई वाल्व और रेगुलेटिंग वाल्व जैसे मुख्य उत्पादों के अनुसंधान, विकास और निर्माण में विशेषज्ञता है। स्वचालित नियंत्रण में हमारी विशेषज्ञता यह सुनिश्चित करती है कि स्विंग चेक वाल्व जैसे हमारे निष्क्रिय घटक भी विश्वसनीयता और सामग्री अखंडता के उच्चतम मानकों के अनुसार इंजीनियर किए गए हैं।

तृतीय. तकनीकी लाभ और द्रव विशेषताएँ

द widespread adoption of the Swing Check Valve is driven by its unique product advantages:

• अल्ट्रा-लो फ्लो प्रतिरोध और दबाव ड्रॉप: जब डिस्क पूरी तरह से खुली होती है, तो प्रवाह पथ लगभग सीधा होता है। इसके परिणामस्वरूप बेहद कम प्रवाह प्रतिरोध गुणांक होता है, जो उच्च-प्रवाह, लंबी दूरी की पाइपिंग प्रणालियों के लिए महत्वपूर्ण है, क्योंकि यह प्रभावी रूप से पंपिंग ऊर्जा खपत को कम करता है।
• व्यापक प्रयोज्यता: यह स्वच्छ पानी, अपशिष्ट जल, भाप, तेल, गैसों और निलंबित ठोस पदार्थों वाले तरल पदार्थ सहित विविध मीडिया को संभाल सकता है।
• विश्वसनीय स्व-सीलिंग: द reverse pressure of the medium increases the force pushing the disc onto the seat, thereby enhancing the sealing tightness—a characteristic known as स्वचालित सीलिंग सुदृढीकरण .

चतुर्थ. स्थापना संबंधी विचार और वॉटर हैमर शमन

इंजीनियरिंग अनुप्रयोगों में, स्विंग चेक वाल्व से जुड़ी स्थापना आवश्यकताओं और संभावित तकनीकी चुनौतियों पर विचार करना आवश्यक है:

1. स्थापना अभिविन्यास: परंपरागत स्विंग चेक वाल्वs मुख्य रूप से भरोसा करें गुरुत्वाकर्षण बंद करने में सहायता के लिए, इसलिए उन्हें आम तौर पर स्थापित करने की आवश्यकता होती है क्षैतिज पाइपलाइन . जब ऊर्ध्वाधर स्थापना अपरिहार्य हो, तो एक विशेष डिज़ाइन की विशेषता होती है स्प्रिंग-सहायक समापन चुना जाना चाहिए.
2. जल हथौड़ा जोखिम: यह एक बड़ी चिंता का विषय है. जब कोई पंप अचानक बंद हो जाता है, तो प्रवाह तेजी से उलट जाता है, जिससे डिस्क तेजी से और हिंसक रूप से सीट से टकराती है। यह प्रभाव एक शक्तिशाली, तात्कालिक दबाव तरंग उत्पन्न करता है जिसे "वॉटर हैमर" के रूप में जाना जाता है।
3. शमन तकनीकें: जल हथौड़ा जोखिम को संबोधित करने के लिए, विशेष डिजाइन का उपयोग अक्सर उच्च-वेग या बड़े-व्यास वाली पाइपलाइनों के लिए किया जाता है:
   • बाहरी लीवर और काउंटरवेट: वजन और लीवर की लंबाई को समायोजित करके, डिस्क की समापन गति और बल को सटीक रूप से नियंत्रित और कुशन किया जा सकता है।
   • टिल्टिंग डिस्क डिज़ाइन: यह डिज़ाइन डिस्क के स्ट्रोक को छोटा कर देता है, जिससे यह तरल पदार्थ के पूरी तरह से उलटने से पहले जल्दी और अधिक आसानी से बंद होने में सक्षम हो जाता है।

हमारी असाधारण तकनीकी विशेषज्ञता का लाभ उठाते हुए, वेटन वाल्व समूह ऊर्जा, रसायन, जल उपचार, फार्मास्युटिकल और खाद्य प्रसंस्करण सहित महत्वपूर्ण उद्योगों को नवीन वाल्व समाधान और पेशेवर तकनीकी सहायता प्रदान करता है। हम निरंतर नवाचार के लिए प्रतिबद्ध हैं, ग्राहकों को बेहतर प्रदर्शन उत्पाद, पेशेवर तकनीकी सहायता और व्यापक तरल नियंत्रण समाधान प्रदान करते हैं, जिससे उन्हें जटिल औद्योगिक तरल नियंत्रण चुनौतियों, विशेष रूप से महत्वपूर्ण बुनियादी ढांचे में उच्च दबाव वाले पानी के हथौड़े से जुड़ी चुनौतियों का समाधान करने में सशक्त बनाया जाता है।
