इंच ( " ) ：
इंच (") अमेरिकी प्रणाली में विशिष्टता की एक सामान्य इकाई है, जिसका उपयोग स्टील पाइप, वाल्व, फ्लैंज, कोहनी, पंप, टीज़ आदि के लिए किया जाता है। उदाहरण के लिए, एक विशिष्टता 3" हो सकती है।
शब्द "इंच" (संक्षिप्त रूप में "इन") का मूल अर्थ डच में "अंगूठा" था, जिसमें एक इंच एक अंगूठे के जोड़ की लंबाई थी। बेशक, किसी व्यक्ति के अंगूठे की लंबाई स्वाभाविक रूप से भिन्न होती है। 14वीं शताब्दी में, इंग्लैंड के राजा एडवर्ड द्वितीय ने "मानक कानूनी इंच" की स्थापना की। इसे जौ की बाली के मध्य से सिरे से सिरे तक रखे गए तीन सबसे बड़े जौ के दानों की लंबाई के रूप में परिभाषित किया गया था।
आम तौर पर, 1" = 2.54 सेमी = 25.4 मिमी.
डीएन：
डीएन चीनी और यूरोपीय प्रणालियों में एक सामान्य विनिर्देशन इकाई है, जिसका उपयोग पाइप, वाल्व, फ्लैंज, पाइप फिटिंग और पंप जैसे डीएन300 के विनिर्देशों को निर्दिष्ट करने के लिए किया जाता है।
डीएन एक पाइप के नाममात्र व्यास (जिसे नाममात्र बोर के रूप में भी जाना जाता है) को संदर्भित करता है। यह ध्यान रखना महत्वपूर्ण है कि यह न तो बाहरी व्यास है और न ही आंतरिक व्यास, बल्कि दोनों के बीच का औसत मान है, जिसे औसत आंतरिक व्यास के रूप में जाना जाता है।
Φ:
Φ एक सार्वभौमिक प्रतीक है जो पाइप, कोहनी, गोल स्टील और अन्य सामग्रियों के बाहरी व्यास आयाम को दर्शाता है, जिसे व्यास के रूप में भी संदर्भित किया जा सकता है। उदाहरण के लिए, Φ609.6 मिमी 609.6 मिमी के बाहरी व्यास को संदर्भित करता है। यह प्रतीक आमतौर पर वाल्व अनुप्रयोगों में उपयोग किया जाता है, विशेष रूप से क्लैंप कनेक्शन के लिए।
तीनों के बीच अंतर्संबंध
सबसे पहले, " और डीएन के लगभग समान अर्थ हैं, दोनों अनिवार्य रूप से नाममात्र बोर का प्रतिनिधित्व करते हैं, जो विनिर्देश के आकार को दर्शाता है। Φ दोनों को संयोजित करने का कार्य करता है।
उदाहरण के लिए: यदि एक स्टील पाइप को DN250 के रूप में निर्दिष्ट किया गया है, तो उसी पाइप को इंच में 10" लेबल किया जाएगा। क्या उनके बीच कोई संबंध है?
उत्तर है, हाँ। आम तौर पर, आप पूरे इंच के आयामों को 25 से गुणा करके डीएन में बदल सकते हैं। उदाहरण के लिए:
1" × 25 = डीएन25 2" × 25 = डीएन50 4" × 25 = डीएन100

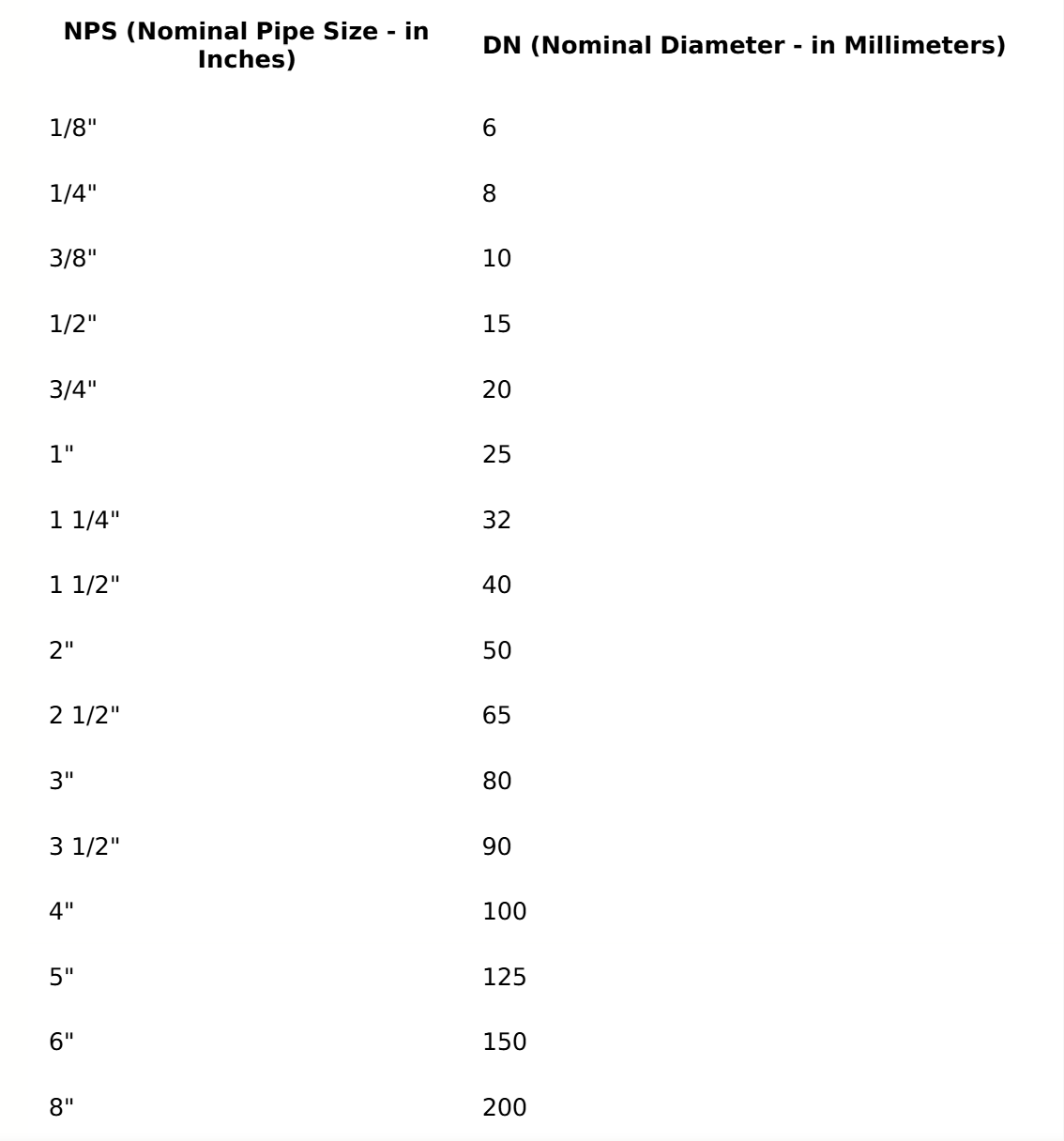

हालाँकि, कुछ अपवाद भी हैं। उदाहरण के लिए, 3" × 25 = 75, जो DN80 तक पूर्णांकित होता है। 1/2", 3/4", 1-1/4", 1-1/2", 2-1/2", 3-1/2", जैसे भिन्न या दशमलव वाले इंच आयाम भी होते हैं। इनकी गणना उस तरह से नहीं की जा सकती, लेकिन गणनाएँ लगभग समान हैं, वे अधिकतर मानक मान हैं :
1/2"=डीएन15
3/4"=डीएन20
1-1/4"=डीएन32
1-1/2"=डीएन40
2-1/2"=DN65
